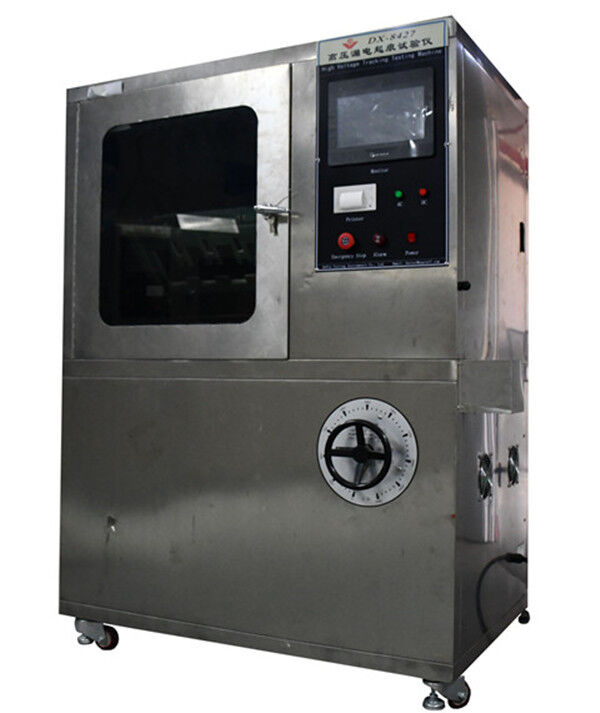

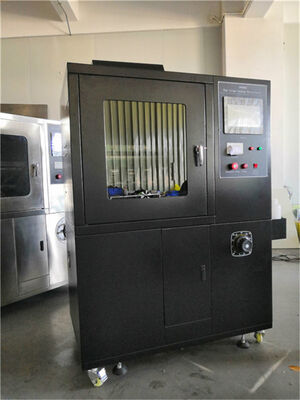

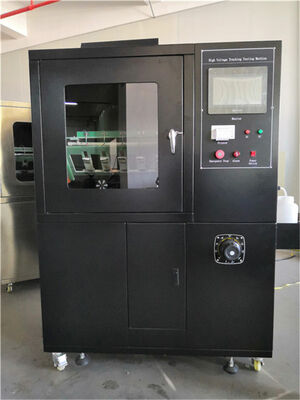

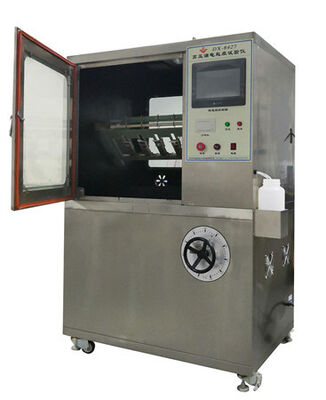

IEC60587 Máquina de ensayo de la pista y de la errorización ASTMD2303 Máquina de ensayo del aislante

 Máquina de prueba de alto voltaje ASTMD2303 del rastro de la fuga de la máquina del probador de la CA IEC60587

Ámbito de aplicación:
Es principalmente adecuado para probar la resistencia a las trazas eléctricas y la corrosión de productos eléctricos y electrónicos, electrodomésticos y sus materiales. Simula el uso de contaminantes líquidos y muestras inclinadas a frecuencia industrial (48Hz-62Hz) para evaluar la resistencia a las trazas eléctricas y la corrosión de materiales de aislamiento eléctrico utilizados en condiciones ambientales adversas mediante la medición de la resistencia a las trazas eléctricas y a la corrosión. Bajo la influencia de la humedad y las impurezas en los productos eléctricos, pueden ocurrir fugas de aislamiento entre partes cargadas de diferentes polaridades o entre partes cargadas y metales conectados a tierra, lo que resulta en arcos eléctricos que pueden causar averías y cortocircuitos en aparatos eléctricos o erosión de materiales debido a descargas, e incluso encenderse y provocar incendios. Este probador es una prueba destructiva realizada en materiales aislantes para simular la situación anterior. Se utiliza para medir y evaluar la resistencia relativa de los aisladores a fugas y rastreo bajo la acción de campos eléctricos y agua con impurezas a un voltaje específico. Es adecuado para materiales de aislamiento eléctrico sólido y productos eléctricos y electrónicos, electrodomésticos, como enchufes de relé, cubiertas de interruptores de transferencia, contactores, etc.

Cumple con las normas:

IEC60587,ASTMD2303.

Parámetros técnicos:
1. Electrodo: 0,5 mm de espesor Material: Acero inoxidable;
2. Distancia entre los electrodos superior e inferior: 50,0 mm ± 0,1;
3. Voltaje de prueba: 100V-6000V infinitamente ajustable;
4. Regulador de voltaje: Salida: ajustable de 0 a 250V, capacidad 5KVA;
5. Cuando la corriente del circuito sea de 60 mA, corte la salida de voltaje;
6. Tiempo de prueba: 6 horas;
7. Precisión de caída: 0,5%;
8. Estabilidad de voltaje: ± 1%;
9. Regulador de voltaje de alta precisión: salida AC220V potencia 6000W, precisión ± 1%;
10. Juicio de seguimiento: De acuerdo con el estándar GB/T653-2003/4.1.2, aplique un voltaje (2,5 kV, 3,5 kV y 4,5 kV) y gotee el líquido contaminado a un determinado caudal. Si la corriente es inferior a 60 mA y no hay corriente durante 6 horas, se considera que ha pasado;
11. Dispositivo de goteo: utilizando una bomba peristáltica de precisión Leifer, con un rango de flujo de 0,00185 a 20 mililitros por minuto, una velocidad de trabajo de 0,1 a 50 revoluciones por minuto y un error de precisión de flujo inferior al 0,5%;
12. Voltaje de salida: CA/CC (conmutable)
13. Chasis: Fabricado en acero inoxidable SUS304 (superficie cepillada);
14. El tanque de aguas residuales está fabricado de acero inoxidable 316 y equipado con un dispositivo de sellado.
15. El volumen es de 0,56 m3 y el volumen del estudio es 900 L * 650 W * 950 H (mm);
16. Dimensiones del instrumento: 1200L * 750W * 1800H (mm)
17. Peso: aproximadamente 200 kg

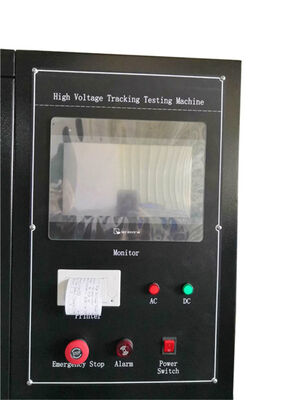

18. Dispositivo de control: utilizando el control de pantalla táctil Siemens PLC+Taiwan Weilun, control preciso, operación simple, diseño completamente humanizado, generación automática de informes después de la prueba, la impresora térmica del panel puede imprimir los resultados de la prueba de manera oportuna;
19. Número de grupos experimentales: cinco grupos (durante el proceso experimental, una bomba controla un grupo de gotas, que no se afectan entre sí durante el proceso de prueba, y no se ve comúnmente en el mercado donde una bomba controla cinco grupos) (se pueden probar de forma independiente o en conjunto).
