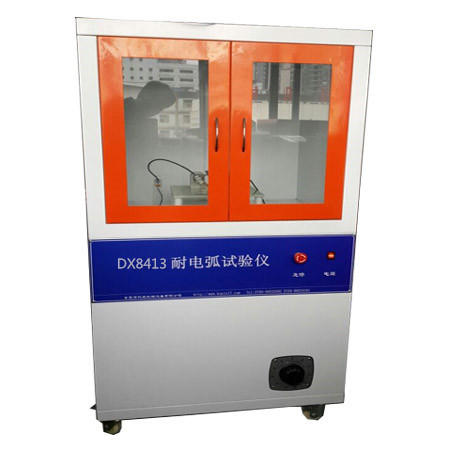

DX8413 Máquina de ensayo de resistencia al arco

DX8413A. Nomáquina de ensayo de resistencia rc

Principalmente aplicable a: GB/T1411-2002 Prueba de resistencia a descargas de arco de alto voltaje y baja corriente de materiales aislantes sólidos secos.

Cumplimiento de las normas: Este ensayo- ¿ Qué?Está diseñado y fabricado de conformidad con GB1411, IPC650, IEC 61621, ASTMD495 y cumple los métodos de ensayo JEC 149 y UL 746A.

Ámbito de aplicación: Evaluación de la resistencia al arco de materiales aislantes eléctricos como plásticos, adhesivos de resina y pinturas aislantes utilizados en industrias como los motores,los aparatos, y electrodomésticos se aplica principalmente a los ensayos del rendimiento de resistencia al arco de materiales aislantes sólidos como plásticos, películas, resinas, mica, cerámica, vidrio, aceite aislante,pintura aislante, cartón y otros medios.

Características: La máquina de prueba de resistencia al arco adopta un control por computadora y la curva de prueba se puede observar en línea durante el proceso de prueba; Almacena automáticamente las condiciones de prueba y los datos de los resultados de la prueba,y puede acceder, mostrar y imprimirlos

Principio experimental: se utiliza para probar la resistencia al arco de los materiales de aislamiento sólidos; el material a probar estará expuesto a un alto voltaje,aumento gradual del ambiente de corriente pequeña hasta que se forme un canal conductor estable en la superficie del materialEste tiempo es el tiempo de resistencia al arco del material.

Principales requisitos técnicos:

1. Voltado de entrada: AC 220 V

2. tensión de salida: AC 0-20 KV;

3Capacidad eléctrica: 1,5 KVA

4Método de ensayo: arco intermitente, arco continuo

5. Corriente de ensayo: 10MA-20MA-30MA-40MA opcional

6Error de control de la tensión de ensayo: ≤ 1%

7. Error del tiempo de encendido/apagado del arco: < 5 ms

8. Voltagem de ensayo ajustable de forma continua: 0-20 KV

9. Precisión de control de corriente: ± 10%

10Especificación del electrodo: electrodo de placa de acero inoxidable 25,4 mm * 12,7 mm * 0,15 mm

Electrodo de acero de tungsteno de 56 mm * 7 mm * 30 mm

Ángulo de configuración del electrodo 110 grados

El ángulo entre el electrodo y el plano horizontal es de 35 grados

Peso del electrodo: 50 G

11Medidas de seguridad:

(1) Protección contra sobresaltos

(2) Protección contra sobrecorrientes

(3) Protección contra cortocircuito

(4) Protección para la apertura de puertas de seguridad

(5) Protección contra el mal funcionamiento del software

12Dimensiones exteriores: 800 mm de largo × 700 mm de ancho × 1350 mm de altura

Configuración principal:

T.Es el anfitriónUnidad

Generador de alta tensión de 20000 voltiosUnidad

F: el precioDispositivo de regulación de voltaje automático para microordenadores: un conjunto(modo puerto en serie)

V.Dispositivo de transmisión de tipo aislante de adquisición de voltaje y de adquisición de corriente: un conjunto

Electrodos de ensayo: dos conjuntos

barra de liberación de corrienteUn:(tipo de resina)

C. LasSoftware de medición y control de resistencia al arco de computadora: un conjunto

C. LasLas máquinas informáticas: un conjunto(Marca de Lenovo)

B. El trabajoImpresora de inyección de tinta a color: un conjunto

PCD de programación: un conjunto

PManual del usuario de roduct: un ejemplar

M.Certificado de verificación etológica: un ejemplar

C. LasCertificado de conformidad: una copia

Rherramienta yom: un conjunto
