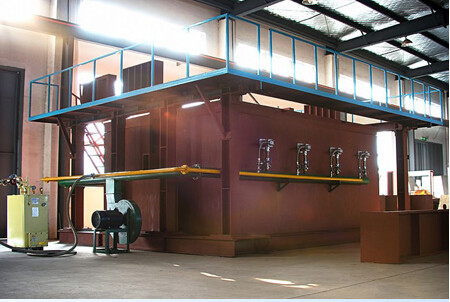

DX8364 Equipo de ensayo de resistencia al fuego de los componentes de los edificios Horno vertical y horno horizontal EN13381-8

Horno horizontal:

Alcance del ensayo:

1. paredes de carga de hormigón armado con un área de incendio unilateral de 3000 × 3000 mm, paredes de carga de estructura de acero con capa protectora (revestimientos ignífugos),Paredes portantes de quilla de acero ligero, paredes portantes de pegamento, etc., y determinación de la temperatura de puntos seleccionados con diferentes secciones y anchos diferentes dentro de la pared.

2. Prueba de resistencia al fuego de los accesorios reconstruidos sin soporte. Dispositivo inteligente de prueba de resistencia al fuego de las paredes sin soporte.

El tamaño neto del horno es de 4200×4800×1500 (mm), y el área de fuego de la muestra es de 4200×4800 (mm)

Alcance del ensayo: puede detectar el rendimiento de resistencia al fuego de muestras estructurales simétricas y asimétricas en las mismas condiciones de trabajo al mismo tiempo, tales como: puertas y ventanas ignífugas,vidrio, materiales de tapón a prueba de fuego, etc., y también pueden realizar pruebas de resistencia al fuego en grandes particiones a prueba de fuego y componentes de particiones a prueba de fuego, como cortafuegos súper grandes,Paredes divisorias de vidrio a prueba de fuego y persianas a prueba de fuego, con una alta eficiencia, y puede probar varias muestras diferentes o similares al mismo tiempo.

3. Dispositivo inteligente de ensayo de la resistencia al fuego de la columna de carga,

El tamaño neto del horno es de 3000 × 3000 × 4700 (mm), y la altura de fuego de la muestra es de 3000 ~ 4600 mm (la altura total de la columna es de 3600 ~ 5200 mm).El tamaño máximo de la sección transversal de la muestra es de 800 mm × 800 mm o Φ800 mm..

La carga axial total es de 15000 kN, y las cargas excéntricas superior e inferior son de 1000 kN cada una.

Alcance del ensayo:

1. La altura de la columna es de 3600 ~ 5300 mm, la altura del fuego es de 3000 ~ 4700 mm,y el ensayo de resistencia al fuego de varias formas y tamaños de secciones transversales de columnas de hormigón armado que soportan cargas únicas y múltiples de materiales compuestos.

2. La altura de la columna es de 3600 ~ 5300 mm, la altura del fuego es de 3000 ~ 4700 mm,y el ensayo de resistencia al fuego de la columna de la estructura de acero con una capa protectora (revestimiento ignífugo) se somete a varias formas y tamaños de secciones transversales de cargas compuestas únicas y múltiples.

3Determinación de la temperatura de los puntos de medición seleccionados con diferentes secciones y diferentes profundidades dentro de la columna.

4Prueba de resistencia al fuego de otros artículos (como cajas fuertes) que estén en llamas por todos lados.

Dispositivo de ensayo inteligente para el rendimiento de resistencia al fuego del amortiguador de incendios.

Aplicación:Es adecuado para componentes portadores y no portadores, como paredes, vigas, columnas, suelos, techos y techos, y otras estructuras, accesorios o estructuras pueden utilizarse como referencia.Esta máquina de ensayo es adecuada para el ensayo de todos los componentes de GB/T9978..1~9 y las normas ISO834-1~9.

=Cumple con las normas:La norma ISO 834-1:1999 "Métodos de ensayo de resistencia al fuego de los componentes de los edificios, parte I: Requisitos generales"Requisitos generales"

Parámetros principales:

Laboratorio: 4,5M (longitud) x 4,5M (ancho) x 3,5M (altura), el uso en interiores de materiales aislantes de alta temperatura.

Dispositivo de carga: se adopta una carga mecánica para mover la grúa aérea en el edificio.

Cuadro de apoyo: conectado a un soporte de cuña en el marco por cuatro rodillos.

Los termopares: incluidos los termopares de horno, los pares de calor traseros, los termopares móviles, los termopares internos y los termopares de temperatura ambiente se distribuyen en varias áreas.

Probe de medición de la presión del horno: sonda de medición en forma de T, precisión de medición ± 2Pa

Proba de medición de la brecha de la muestra: diámetro de 6 mm ± diámetro de 0,1 mm ± diámetro de 0,2 mm

Sistema de combustión: sistema de distribución de gas (dentro de 10 metros), lanzallamas (no menos de 20) y válvulas de regulación

Fuente de gas de combustión: propano con una pureza superior al 95%, gas licuado (proporcionado por el usuario)

Flujo de gas: 0~100L/min Precisión de medición 2,5 grado

Flujo de aire: 0~50 m3/min Precisión de medición ≤±0,5 m3/min

Capacidad del depósito de gas: ≥ 50 kg × 6

Sistema de control de la temperatura del horno: el punto máximo de muestreo es de 10 puntos

sistema de ventilación y amortiguador de control, etc.

Rango de medición del calor radiante en la superficie de retroalimentación de la muestra: 0~10 W/cm2

El control de la temperatura y la presión en el horno se realiza mediante la conexión del RS485 del ordenador al sistema de control,y el voltaje de salida de corriente continua de los sensores de ensayo de combustión, como los termopares y los sensores de presión, se convierte en forma digital, que luego pueden transmitirse al sistema informático para su visualización y almacenamiento.
