DX8377A Método de la placa de ensayo de conductividad térmica

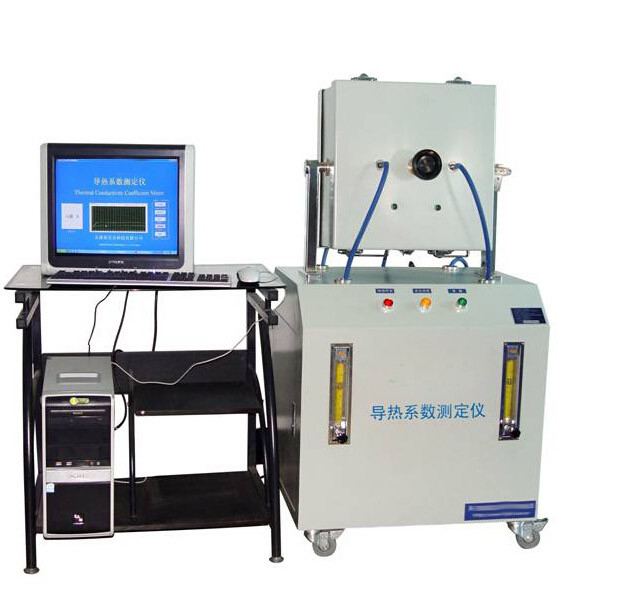

DX8377A Probador de conductividad térmica (método de placa)

1- Ámbito de aplicación:Aplicable a: la conductividad térmica de muestras secas de arcilla y arena, y la resistencia térmica de la muestra debe ser superior a 0,1m2.K/W.

La conductividad térmica y la resistencia térmica de la arcilla y la arena se detectan mediante un medidor de flujo térmico.y la detección automática se realiza mediante la conexión a la computadora para generar un informe experimentalLa conductividad térmica y la resistencia térmica se calculan añadiendo una temperatura de superficie caliente estable a un lado de la muestra.transferencia de calor a través de la muestra a la superficie fría (temperatura ambiente)Está especialmente equipado con un barril de muestreo geotécnico y un dispositivo específico de ensayo de la capacidad térmica.que puede utilizarse para el análisis de la conductividad térmica y la determinación de la capacidad térmica específica de la arcilla, arena y otros suelos.

2Cumple con los estándares:

It conforms to GB/T10295-2008 "Determination of Steady-state Thermal Resistance and Related Characteristics of Thermal Insulation Materials" and ISO/DIS8301 "Determination of Steady-State Thermal Resistance and Related Characteristics ---- Heat Flow Meter Device".

En tercer lugar, los principales parámetros técnicos

1- Rango de conductividad térmica: 0,015-400 W/mk, con una precisión superior al 5%.

(Equipado con un tubo redondo de muestra para medición geotécnica, Ф90mm)

2Temperatura de superficie caliente: temperatura ambiente -99,99 °C, medición de temperatura mediante pantalla digital de alto grado, precisión de 0,2 grados, resolución de 0,01 °C.

3Temperatura de la superficie fría: temperatura ambiente, mediante una pantalla digital de alto grado para medir la temperatura, con una precisión de 0,2 grados, resolución de 0,01 °C.

4Control de la temperatura de la superficie caliente: temperatura ambiente -99,99 °C, medición de la temperatura mediante una pantalla digital controlada por un programa de alto grado, precisión de 0,2 niveles, resolución 0,01 °C, calentador de placas,control de tiristor en dos vías.

5Los fideos fríos están enfriados por aire forzado.

6Adopta la prueba automática por computadora.

7Se adopta el medidor de flujo térmico WPY, y el parámetro de flujo térmico es de 23,26 w/m2.mV.

8El parabrisas de plexiglás se utiliza para observar directamente el proceso experimental.

9Área de transferencia de calor de las placas calientes y frías: 150×150 (mm).

10- Espacio ajustable entre placas calientes y frías: 0-160 (mm).
