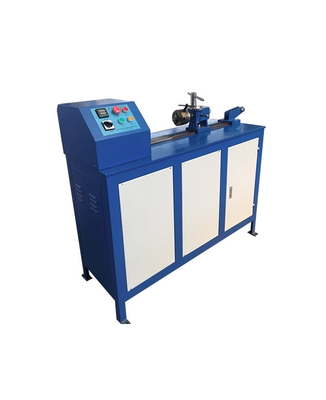

DX8416ANoMáquina de ensayo de la resistencia a la torsión de los cables de energía de alta y baja temperatura
1- Ámbito de aplicación:
Es adecuado para el ensayo de la resistencia a la torsión de un cable flexible con resistencia a la torsión para un sistema de generación de energía eólica o un sistema similar con voltaje nominal de 1.8/3 kV o menos en entornos de baja temperatura.
2- Cumplir con el estándar:
TICW1-2009 Método de ensayo de torsión para el cable flexible de torsión para la generación de energía eólica
En el caso de los vehículos de las categorías M1, M2 y N, el ensayo de conformidad con el anexo I del Reglamento (UE) n.o 748/2012 se efectuará en el lugar de ensayo de la unidad de ensayo.
3- Parámetros técnicos:
Tamaño del estudio: 400 × 300 × 2300 mm;
Canal de ensayo: 300 × 300 × 12600 mm;
Las dimensiones: 1550 × 2500 mm;
La altura izquierda: 1720 mm.
La altura derecha: 9620 mm.
Las dimensiones del canal izquierdo y derecho: 640 × 54 mm;
Masa total: alrededor de 2500 kg;
Rango de ensayo de los cables: ensayo de los cables de energía eólica por debajo de 35 KV;
El rango de temperatura: -60 ~ 8 °C;
Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo de las categorías M2 y M3.
Para los vehículos de las categorías M1 y N2
Tiempo de calentamiento: ajustable.
Tiempo de enfriamiento: promedio 0,7 ~ 1,0 °C/min;
ventana de observación: resistencia a altas temperaturas (500 °C) en hueco de varias capas;
Ventana de vidrio: (200 × 300) gabinete de control de giro, estante: 700 × 1300 × 1400;
Apertura de las puertas: puertas con bisagras de una sola apertura;
Panel de control: fuente de alimentación, pantalla del controlador, botón de control;
Cabina de control de distribución de energía: tablero de distribución, ventilador de escape;
Calentador: calentador de aletas de acero inoxidable.
Instalación: un conjunto de accesorios de torsión para cables;
Agujero del cable de alimentación y agujero de drenaje: situado en la parte posterior de la caja.
Configuración principal de la cámara de ensayo de torsión a baja temperatura para cables de generación eólica:
ventana de observación: resistencia a altas temperaturas (500 °C) en hueco de varias capas;
Ventana de vidrio: (200 × 300) gabinete de control de giro, estante: 700 × 1300 × 1400;
Apertura de las puertas: puertas con bisagras de una sola apertura;
Panel de control: fuente de alimentación, pantalla del controlador, botón de control;
Cabina de control de distribución de energía: tablero de distribución, ventilador de escape;
Calentador: calentador de aletas de acero inoxidable.
Instalación: un conjunto de accesorios de torsión para cables;
agujero del cable de alimentación y agujero de drenaje: situado en la parte posterior de la caja;
Condiciones para el uso de la cámara de ensayo de torsión a baja temperatura para cables eólicos:
1. Lugar de instalación: el suelo es plano, bien ventilado, no hay vibraciones fuertes alrededor, no hay una fuerte influencia del campo electromagnético, no hay sustancias y polvo inflamables, explosivos y corrosivos,y hay un espacio adecuado de uso y mantenimiento alrededor del equipo;
2Condiciones ambientales:
Temperatura: entre 5 y 35 °C
Humedad relativa: ≤ 85% RH
Presión del aire: 86 Kpa~106 Kpa
3Condiciones de alimentación:
Fuente de alimentación AC380V, de tres fases de cuatro cables + alambre de tierra de protección
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de ensayo y de las condiciones de ensayo.
Rango de fluctuación de frecuencia permitido: (50 ± 0,5) HZ
La resistencia a la tierra del cable PGND es inferior a 4 Ω
