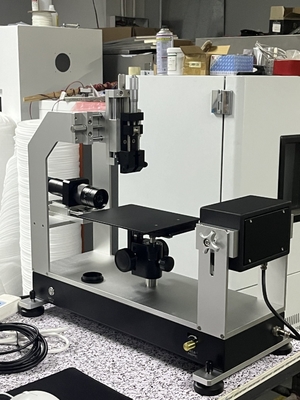

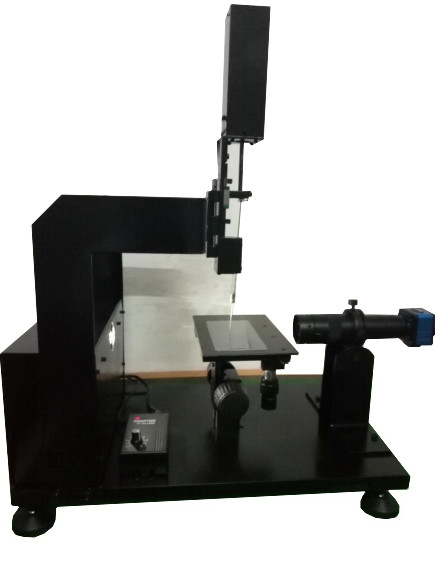

DX8436 Probador de hidrofobidad del aislante compuesto

DX8436 Probador de hidrofobidad del aislante compuesto

1- Ámbito de aplicación:

El detector en vivo hidrófobo de aislante compuesto es un nuevo tipo de detección en línea hidrófobo de aislante.Es adecuado para la detección en línea de la hidrofobía de aislantes compuestos de líneas de transmisión de 110 kV y niveles de voltaje superiores, y también es adecuado para los experimentos de detección de hidrofobidad y pruebas de fábrica de varios aislantes compuestos y cauchos de silicona,y también es adecuado para la detección de hidrofobidad de materiales de pulverización RTV de aislantes magnéticos.

2Principio de detección:

El estado hidrofóbico de los aislantes compuestos se evalúa con arreglo al método de clasificación por rociado de agua del Instituto Sueco de Investigación de la Transmisión (STRI).Basado en tecnología avanzada de procesamiento de imágenes digitales, el estado hidrofóbico de los aislantes compuestos se juzga objetivamente mediante la extracción de información gris como la entropía de la información, la velocidad de semilla y la amplitud espectral media de las imágenes hidrofóbicas,así como el coeficiente de forma y el porcentaje de superficie de las gotitas de agua o las huellas de agua.

3- Cumplimiento de las normas:

Cumple los requisitos de la norma de ensayo DL/T864-201 "Orientaciones para el uso de aislantes compuestos para líneas aéreas CA con voltaje nominal superior a 1000V".

4Función del producto:

1. Detectar la hidrofobía de varios aislantes compuestos con electricidad en vivo

2. Prueba de la hidrofobía de los materiales de rociado de caucho de silicona y RTV

3- Análisis automático y preciso de los niveles hidrofóbicos

4. Registre varios datos y gráficos para cada prueba

5Puede comprobar los registros de prueba de cada vez y cada cadena de aislantes

6. Determinar automáticamente la tendencia de desarrollo de la hidrofobía

7. Analizar y juzgar la resistencia a las manchas y a la humedad

8- Proporcionar una base científica para el mantenimiento y la selección

5Características del producto:

■ Adopción del método de clasificación de los aerosoles (método de clasificación HC)

■ Detección en línea, sin necesidad de cortes de energía

■ El dispositivo es pequeño y fácil de transportar, lo que es conveniente para las operaciones de campo

■ Combinación de experiencia y juicio científico

■ Funcionamiento sencillo y juicio preciso

■ Alto rendimiento de seguridad eléctrica
