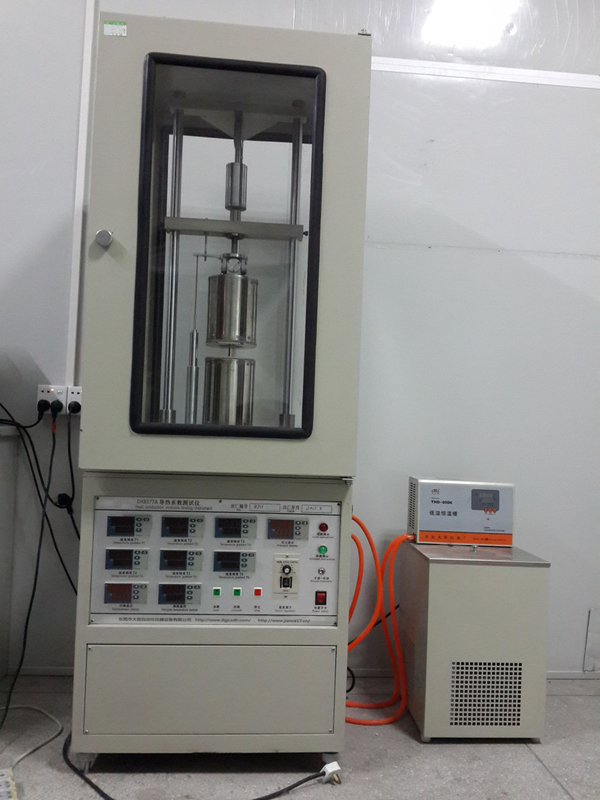

DX8377B Tester de conductividad térmica Método de flujo de calor

DX8377B Probador de conductividad térmica (método de flujo de calor)

1. Resumen

Este instrumento prueba principalmente la resistencia térmica de conductores térmicos delgados, materiales aislantes eléctricos sólidos, grasa térmica, resinas, caucho, porcelana de óxido de berilio,porcelana de aluminio y otras materias, así como la resistencia térmica de contacto en la interfaz sólida y la conductividad térmica de los materiales.y el marco de la carcasa puede detectar materiales en estado de polvo y materiales de pasta.

Norma de referencia para instrumentos: MIL-I-49456A (hoja aislante, resina térmicamente conductiva, refuerzo de fibra de vidrio térmicamente conductiva);GB 5598-85 (Método para determinar la conductividad térmica de la porcelana de óxido de berilio); ASTM D5470-2006 (Norma de ensayo para las propiedades de transferencia de calor de materiales aislantes eléctricos sólidos conductores térmicamente finos), etc.

Características del instrumento: con presurización automática, dispositivo automático de medición del espesor y conectado al ordenador para lograr un control automático.El instrumento adopta detección de gradiente de temperatura de 6 puntos, lo que mejora la precisión del ensayo. Puede detectar la curva de resistencia térmica bajo diferentes presiones,y el modelo matemático optimizado se puede utilizar para medir múltiples parámetros tales como la conductividad térmica y la resistencia térmica del material, así como la resistencia térmica de contacto en la interfaz.

Se utiliza ampliamente en colegios y universidades, unidades de investigación científica, departamentos de inspección de calidad y plantas de producción para análisis y pruebas de conductividad térmica de materiales.

2. Parámetros principales

1Tamaño de la muestra: ≤ Φ30 mm

2espesor de la muestra: 0,02-20 mm

3Rango de control de la temperatura en el poste térmico: temperatura ambiente -99,99°C

4- Rango de control de la temperatura en el polo frío: 0-99,0°C

5Rango de ensayo de conductividad térmica: 0,05 a 45 W/m*k

6- Rango de ensayo de resistencia térmica: 0,05 a 0,000005m2*K/W

7- Rango de medición de la presión: 0 a 1000 N

8Rango de medición del desplazamiento: 0~30.00 mm

9Precisión del ensayo: mejor del 3%

10- Método experimental: a) ensayo de resistencia térmica de la muestra bajo diferentes presiones b) ensayo de conductividad térmica de los materiales c) ensayo de resistencia térmica de contacto.

11La computadora es una prueba totalmente automática, y los datos se imprimen.
