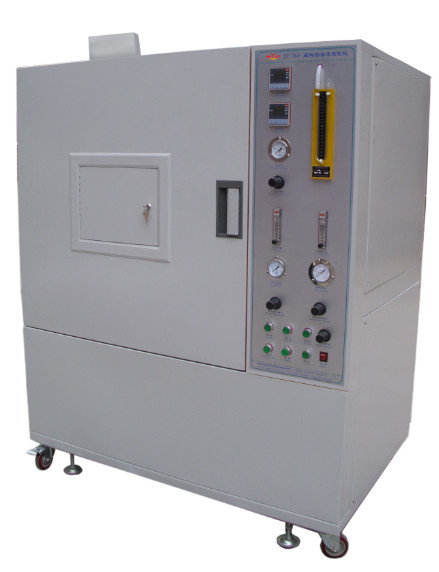

DX-8368 Probador de densidad de humo de plástico

DX-8368 Probador de densidad de humo de plástico

El probador de densidad de humo de combustión de plásticos es un nuevo tipo de equipo de ensayo para medir la densidad de humo desarrollado de acuerdo con las condiciones técnicas especificadas en la norma GB/8323.2-2008 y ISO5659-2 "Método de ensayo de producción de humo de plástico Parte 2 para determinar la densidad de humo por método de cámara única", estas normas son adecuadas para determinar la densidad óptica específica del humo producido cuando se quema plástico, y el resultado del ensayo es la densidad óptica específica máxima.Se utiliza para evaluar el rendimiento de fumigación de los plásticos en condiciones especificadas.

Se ajusta a la norma GB8323.2-2008 "Generación de humo de plástico - Parte II: Método de ensayo para determinar la densidad de humo mediante método de cámara única" y a la norma ISO5659.2-2006 "Generación de humo de plástico - Parte II:Determinación de la densidad óptica mediante el método de cámara única". el asma e662

Todo el instrumento está compuesto por una cámara de ensayo cerrada, un sistema de medición fotométrico, un cono de radiación, un sistema de combustión, un encendedor, una caja de ensayo, un soporte,un instrumento de medición de la temperatura y un software de ensayo de densidad de humoEl circuito está desarrollado por un microordenador de un solo chip, con un alto contenido técnico y un rendimiento estable.La evaluación de los resultados de la evaluación de la calidad de los materiales de estudio se realiza en el marco de la evaluación de los resultados de la evaluación de los materiales de estudio..g. caucho, revestimientos textiles, superficies lavadas, madera y otros materiales), y es ampliamente utilizado por las plantas de producción de la industria del plástico, la industria de materiales sólidos,y unidades de investigación y ensayo científico.

1. Cámara de ensayo:

1.1 La puerta delantera estará equipada con una ventana y un escudo de luz opaco que bloquee el movimiento de la ventana.

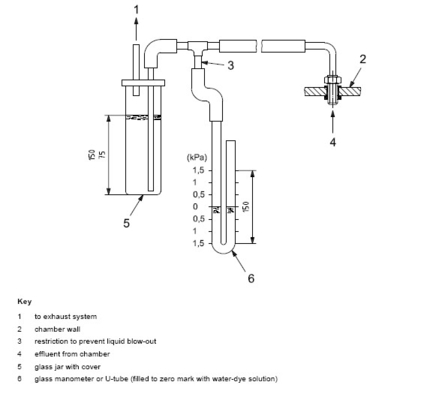

1.2 La parte inferior de la caja cuadrada está equipada con una lámina de aluminio de pulverización para evitar la sobrepresión, que está compuesta por un disco de seguridad de explosión de un grosor de 0,04 mm, una longitud de 405 mm,una anchura de 200 mm, y una superficie total de 81000 mm2, y se instala un dispositivo de regulación de presión interna de la caja (véase la figura 2).

1.3 Ventana luminosa: las dos ventanas luminosas Ø 75 mm superior e inferior, la parte inferior de la ventana luminosa está equipada con un calentador eléctrico anular de 9 W,para garantizar la temperatura de la superficie superior de la ventana de luz (50 oC ~ 55o C es apropiado) con el fin de reducir la concentración de humo en la superficie al mínimo, la ventana de luz se encuentra en la parte superior de la caja de ensayo y se instala una plataforma óptica de 8 mm de espesor alrededor de la ventana de luz fuera de la caja de ensayo,y la mesa óptica está fijada con una varilla metálica de Ø 15 mm que puede conectar la plataforma fija y la caja de ensayo.

1.4 Tamaño interior: altura 914 mm X anchura 914 mm X profundidad 610 mm

1.5 Material: está compuesto por tres capas: la capa exterior es de acero de 1,5 mm de espesor, pintura blanca beige de cocción electrostática a alta temperatura,la capa media está compuesta por una capa de amianto de 60 mm de espesor, y la capa interna es de acero inoxidable USU304 de 1,2 mm de espesor, pintura negra de cocción electrostática a alta temperatura, que se puede limpiar fácilmente.

1.5 Entrada de aire y salida de escape: la entrada de aire se instala en la parte superior de la caja de ensayo, con un diámetro de Φ65 mm, y los estados de cierre y cierre se controlan mediante una válvula solenoide con brida.El puerto de escape está instalado en la parte inferior izquierda, con un diámetro de Φ80 mm, y está controlada por una válvula de solenoide con una brida para controlar los estados de cierre y cierre, y un ventilador de escape está conectado.

2Sistema de medición fotoeléctrica:Está compuesto por una fuente de alimentación, un tubo fotomultiplier, translucencias magnificadoras, obturador, filtro, translucencias neutras, lente, sistema óptico obscura, fuente de luz y calefacción óptica de ventanas

2.1Fuente de luz:

2.1.1Fuente de luz: está compuesta por una lámpara incandescente de 6,5 V, un transformador que proporciona energía (entrada 220 V y salida 6,5 V) y una resistencia variable.

2.1.2. Instalación: la bombilla se instala en la caja oscura opaca situada en la parte inferior de la cámara de ensayo, que está compuesta por una fuente de luz, una lente convexa, un calentador de ventanas y una ventana óptica.

2.1.3. Adder de ventana: fuente de alimentación AC220V, rodeada por un alambre de resistencia de 9W, para garantizar la temperatura de la superficie superior de la ventana (50 oC ~ 55oC).

2.1.4Lente convexa: 51 mm de diámetro, ajustada y calibrada, formando completamente un anillo con un diámetro de 51 mm y sin otra luz en el haz fuera del anillo.

2.1.5Ventana óptica: compuesta por una película translúcida sin obstrucción y una caja de cámara oscura.

2.2Fotodetector:

2.2.1. Fotodetector: Está compuesto por un tubo fotomultiplier, un filtro de aumento, un obturador, un filtro, un filtro neutro, una lente convexa, una ventana óptica, etc.

2.2.2. tubo fotomultiplier:

2.2.2.1- Parámetros del tubo fotomultiplier: tensión: 1000V CC, fuente de alimentación: entrada 12V, salida 0 ~ -1200V 2mA

2.2.2.2Procesamiento de sistemas fotoeléctricos: el fotodetector es un tubo fotomultiplicador, conectado a la plantilla de números A/D y procesado por un microordenador de amplificación de múltiples etapas.Puede medir continuamente la transmitancia de la densidad óptica correspondiente en el tiempo, que es 5 cantidades de respuesta de sensibilidad espectral, similar a la respuesta del ojo desnudo y la corriente oscura es inferior a 0,001 uA.La sensibilidad mínima del tubo fotomultiplicador se puede obtener mediante la lectura del 100% de la.5 filtro neutro y un filtro de aumento ND-2 en el camino óptico.

2.2.3. Filtro de aumento: la transmitancia ND-2.0 es del 0,95%, y la temperatura de color de la fuente de luz A es K=2854.

2.2.4. Obturador: utilizado para deflexión y 0% de transmisión de corrección.

2.2.5. Filtro: para el filtro de compensación, la densidad óptica es de 0,1 ~ 1,0 y 2.0, un total de 11 piezas.

2.2.6Filtro neutro: ND-0.5, transmitancia 31,7%, una temperatura de color de la fuente de luz K = 2854.

2.2.7. Lente convexa: el diámetro es de 51 mm, de modo que el haz directo puede enfocarse en un pequeño punto fuerte en la placa translúcida entre la obscura superior e inferior.

2.2.7Calibración del sistema óptico: detección con un filtro neutro con una densidad óptica de 3,0 y una longitud de onda de 550-650 nm.

2.2.8Ventana óptica: compuesta por una lámina translúcida sin obstrucción y una caja de cámara oscura.

3. Cono de radiación:

3.1Cono de radiación: está compuesto por un elemento de calefacción con una potencia nominal de 2600W, que puede proporcionar una intensidad de radiación de 10KW/m2~50KW/m2 en el centro de la superficie de la muestra.Cuando se pruebe la irradiación de los otros dos puntos a 25 mm del centro de la muestra, la irradiación de estas dos posiciones no puede ser inferior al 85% de la irradiación del centro de la muestra.

3.2- Calentador radiante de cono: alimentado por una fuente de alimentación independiente, la potencia del transformador aislante monofásico es de 3000 W, y el control de temperatura adopta el control del tiristor con ciclo rápido,y la temperatura de control puede estabilizarse a ±2 °C.

3.3. medidor de flujo térmico: una superficie plana con un rango de 50 kW/m2 y un diámetro de 10 mm en la zona de recepción de radiación, cuya superficie está recubierta de negro mate, y la refrigeración es refrescada por agua.

3.4. encendedor: La boquilla del encendedor está hecha de tubo de cobre de apertura Φ4,0 mm, y la longitud de la llama y la medida horizontal son de 30 mm.

4Sistema de suministro de gas:

4.1Fuente de gas: pureza del 95%, gas mezclado de propano y aire, presión de 170Kpa

4.2. medidor de caudal de propano: 1~100cm3/min

4.3. medidor de flujo de aire: 5 ~ 500cm3/min

5- El rendimiento:

1Resolución de transmisión: 0,0001%.

2- Rango de medición: 0-100%; cambio automático de marchas durante la medición.

3. Precisión de medición: ± 3%;

4. tensión de trabajo: AC200-240V 50Hz;

5Humedad ambiente: temperatura ambiente -40°C

6Entorno de trabajo: Cuando el instrumento esté en funcionamiento, debe evitar la luz solar directa y no debe haber flujo de aire forzado.

6- Software de medición:

Basado en la interfaz de operación de WINDOWS XP y el estilo LabVIEW. Se muestra la curva de transmisión frente al tiempo. Interfaz en chino e inglés, y proporciona manuales de instrucciones en chino e inglés.
