Máquina de ensayo de lluvia de tubo de péndulo para la prueba de impermeabilidad de productos eléctricos

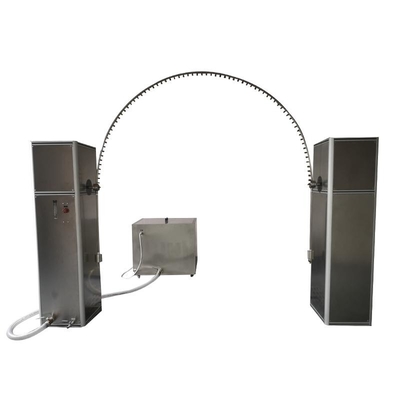

Dispositivo de ensayo de lluvia para tubos de péndulo DX8321

Requisitos técnicos para el equipo de ensayo de lluvia

1- Cumplir con las normas:

Los equipos de ensayo para lluvia GB4208-93, GB10485, GB2423, 38-90, GB4706.32-2004 e IEC60529-2001 "Nivel de protección del recinto (código IP) " están diseñados y fabricados,y son adecuados para el ensayo de impermeabilidad de productos eléctricos con el segundo número de características 3 y 4 (IPX3, X4).

2. Los principales parámetros técnicos del equipo

1. La tensión utilizada por el equipo AC 220V ± 10%; Frecuencia: 50Hz ± 5%

2- Tamaño del tubo oscilante: R=1200 mm, para satisfacer el uso de productos de muestras de 1300*800*800 mm

3. Material de las tuberías oscilantes: acero inoxidable SUS304 (diámetro exterior ≥ 19 mm, espesor de pared ≥ 2 mm);

4Diámetro del agujero de goteo: ¢0,4 mm, número de agujeros: 50 aberturas IPX3, 75 aberturas IPX4

5. Flujo total de agua: IPX3: 3,5 L/min; IPX4:5.3L/min

6. Ángulo de la boquilla: 120 grados (IPX3), 180 grados (IPX4)

7. El ángulo entre IPX3 e IPX4 puede ser convertido y sustituido (método a en impermeabilización de tres niveles y impermeabilización de cuatro niveles)

8. Ángulo de inclinación 120 grados (IPX3), 360 grados (IPX4)

9Rango de ajuste del volumen de agua: ≥0-10L/min (configurable)

10. El tiempo de oscilación (2X120 grados) durante el ensayo PX3 es de 4 segundos; el tiempo de oscilación (2X180 grados) fue de 12 segundos durante el ensayo IPX4

11El caudal de cada boquilla de agua es de 0,07 L/min (regulable) y el medidor de caudal muestra una lectura directa

12. Tiempo de ensayo: 0-999 min (ajustable)

13Diámetro del giradiscos: ≥ 1600 mm (ajustable en altura); carga del giradiscos: ≥ 200 kg

14Velocidad del giradiscos: puede ajustarse

15El flujo de agua se puede mostrar directamente; la presión de rociado de agua se puede leer directamente por un manómetro o pantalla electrónica

16. PLC + motor paso a paso + pantalla táctil (PLC + motor paso a paso + sistema de control de pantalla táctil: el ángulo de oscilación, la velocidad de oscilación y el tiempo de prueba se pueden establecer directamente en la pantalla táctil)

17Después de que la prueba se haya completado, el agua en la tubería de agua se puede eliminar automáticamente

18El cuerpo principal del equipo de columna abierta está hecho de acero inoxidable SUS304

19. Proporcionar un certificado de verificación de terceros para el equipo suministrado.

3Otros requisitos:

El proveedor proporciona instalación, puesta en marcha y formación gratuitas.
