Máquina de ensayo del ciclo de calefacción de carga de cable para ensayo de calefacción de circulación y tratamiento de calefacción de cables de circulación

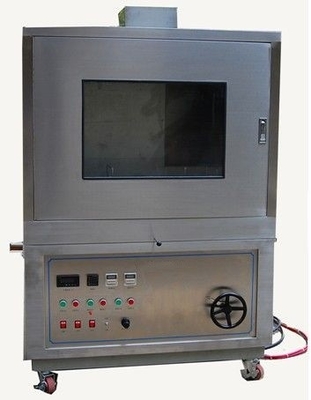

DX8395 Máquina de ensayo del ciclo de calentamiento de carga del cable

1- Ámbito de aplicación:

The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable". Al mismo tiempo, puede cumplir con los requisitos de GB/T12706-2008, GB/T 11017, GB/Z18890, IEC60502, IEC60840,IEC60627 para ensayo de circulación de cables de energía y tratamiento de cables de circulación de cables antes del ensayo de permeabilidad al agua.

2. Modo de ensayo:

1El cable y el cable registran el cambio de temperatura del conductor bajo la acción de una cierta corriente; se registraron las curvas It, Tt e I/T (t).

2El cable y el cable ajustarán automáticamente la corriente a través del conductor a la temperatura del conductor; se registraron las curvas It, Tt e I/T (t).

3. Características:

Al mismo tiempo que se calienta el cable a temperatura constante o se calienta el cable con corriente constante,puede registrar el cambio oportuno de la corriente del cable a temperatura constante y la corriente, temperatura y curva de tiempo, y puede almacenar e imprimir registros

4Proceso de ensayo y método de control:

1Proceso de ensayo:

Las muestras ensayadas en la fase inicial se extienden en el suelo del laboratorio y se calientan con el alambre hasta que éste alcanza una temperatura estable.que es 5k ~ 10k superior a la temperatura máxima del cable en funcionamiento normalPara los cables de tres núcleos, la corriente de calefacción debe pasar a través de todos los conductores.La temperatura del conductor debe mantenerse dentro del rango de temperatura especificado durante al menos 2 horas por ciclo de calentamiento.Después de eso, debe enfriarse naturalmente en el aire durante al menos 3 horas hasta que la temperatura del conductor esté dentro de 10K de la temperatura ambiente, y este ciclo es de 20 veces.

2Método de control: el controlador desarrollado de forma independiente por la empresa controla el voltaje de entrada del transformador, de modo que pueda controlar la corriente de salida,y al mismo tiempo utiliza el modo de salida 4 ~ 20mA del controlador de temperatura para controlar la salida de corriente, para alcanzar la temperatura de ensayo del cable.

3Hay dos tipos de métodos de muestreo de temperatura:

(1) Tomar muestras de temperatura directamente de la muestra de ensayo

(2) Si la muestra se conservará para otros ensayos y no puede perforarse para la toma de muestras de temperatura, se utilizará otro cable de la misma especificación para la carga comparativa.y la temperatura de la muestra de carga de comparación se toma como el valor de retroalimentación del control de la corriente de carga para controlar la corriente de la muestra de ensayo

5. Especificaciones de las muestras de ensayo:

Interceptar dos muestras de cable con una longitud de 10 ~ 15 metros del cable terminado

6Parámetros principales:

1Rango de corriente: 50 ~ 3000A

2Temperatura de ensayo: 0 a 110°C, exactitud de medición de temperatura: ±1°C

3. Tiempo de calentamiento: 0~9999.99H/M/S puede ajustarse

4. Tiempo de enfriamiento: 0~9999.99H/M/S puede ajustarse

5. Tiempos de ciclo: 1-9999 veces se pueden ajustar;

7Configuración principal:

1Transformador de calefacción central, dos conjuntos de 30 kVA:

(1) Capacidad nominal: 30 kVA;

(2) Entrada nominal: 380 V, 79 A, salida nominal: 10 V, 3000 A;

(3) Forma del transformador: a través del centro, para uso en interiores;

2Amperiómetro: 3000.0A/5.0A dos

3Transformador de alta corriente: 3000A, grado 0,5; Dos

4. PID mesa de control de temperatura inteligente: dos (uno para controlar la temperatura de la muestra y el otro para controlar la temperatura ambiente)

5Diámetro 1,5 mm, longitud 150 mm, dos termopares blindados tipo K (uno con una longitud total de 2 m y 10 m)

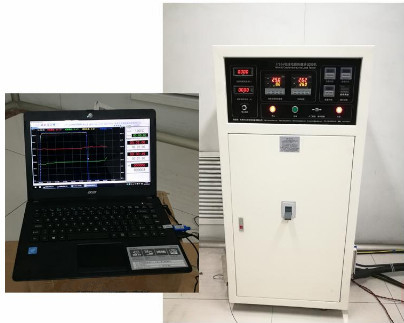

6Un conjunto de programas de ensayo que pueden configurar la sección del programa de calefacción y registrar los datos y curvas pertinentes.

7Una computadora.

8- Armario de control: un juego

9- Instalaciones de ensayo: cuatro grupos
