5000 horas aislantes lluvia artificial prueba de tensión múltiple prueba de aerosol IECIEC62217-2012

IEC62730-2024, IEC62217-2012 aislantes poliméricos 5000 horas Máquina de prueba de esfuerzo múltiple

1. Muestra de ensayo: dos aislantes de ensayo del mismo diseño con una distancia de deslizamiento entre 500 mm y 800 mm,

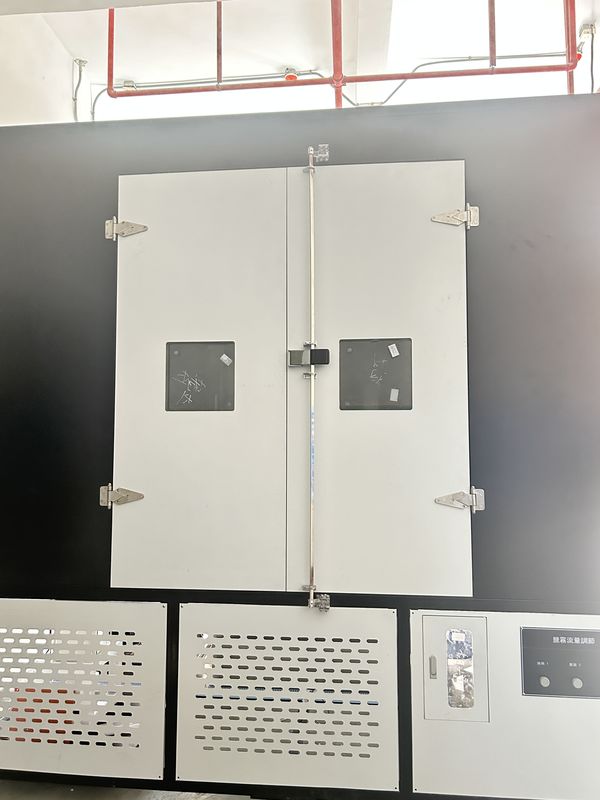

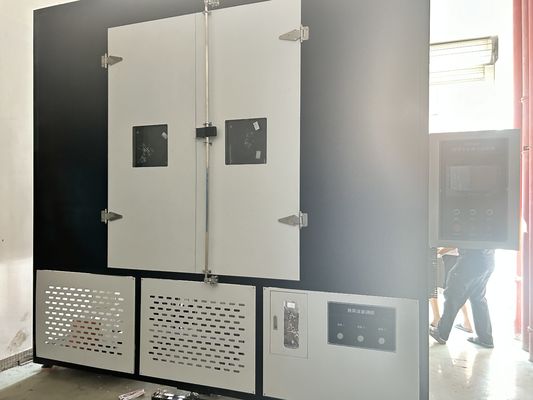

2Procedimiento: realizar el ensayo en una cámara de ensayo sellada, húmeda y resistente a la corrosión, con un volumen no superior a 20 M3. La figura B1 es un diagrama esquemático de esta cámara de ensayo

3- agujeros de observación separados para limpiaparabrisas y filtros ultravioleta móviles para observar el equipo en el experimento.

4Condiciones de ensayo: Como se muestra en la figura B2, se aplican a los aislantes varios ciclos de tensión, que se repiten durante unas 5000 horas.la muestra de ensayo debe ser sometida a cambios de temperatura y condensación.

5Como se muestra en la figura B3, el ensayo se instalará verticalmente en el centro del ensayo, con una distancia mínima de 400 mm entre los bordes adyacentes del paraguas de la muestra de ensayo y la parte superior.así como entre la muestra de ensayo y la pared y el suelo Antes de que comience el experimento, la muestra de ensayo debe limpiarse con agua desionizada,

7Se pueden probar simultáneamente hasta tres pares de muestras con distancias de desplazamiento similares.

8. Tensión: valor obtenido dividiendo la distancia de deslizamiento de la muestra de ensayo (en mm) por 34,6 (equivalente a una distancia de deslizamiento de 20 mm/KV, calculada sobre la base del voltaje de fase a fase)

9. En el circuito de alimentación, cuando la carga de corriente negativa continua es de 250 mA (r.m.s.), la caída máxima de voltaje en el lado de alta tensión durante 1 segundo no debe exceder del 5%,y el nivel de protección debe ajustarse a 1A (r.m.s)

10. Simulación de la luz solar: la radiación solar simulada es proporcionada por una lámpara de arco de xenón con una potencia nominal de 6500 W y equipada con dos filtros de vidrio de borosilicato (véase el ejemplo B.4),con una distancia de aproximadamente 480 mm entre la lámpara de arco de xenón y la muestra de ensayo

11Al comienzo de cada experimento, se debe utilizar una lámpara y un filtro nuevos.debe realizarse de acuerdo con la recomendación del fabricante de la lámpara..

DX8428 Máquina de ensayo de tensión múltiple del aislante.pdf
