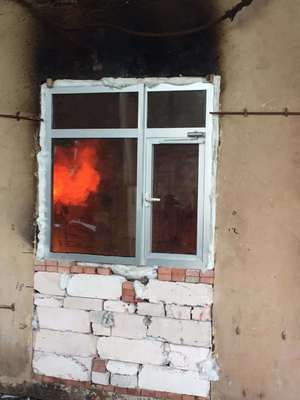

ISO834-1 Componente de edificio estándar Horno vertical y horizontal para pruebas de incendio EN13381

DX8364 Ensayo de Resistencia al Fuego de Componentes de Edificación Horno Vertical y Horno Horizontal (EN13381-8)

Horno horizontal:

Alcance de la aplicación: Es adecuado para componentes portantes y no portantes, como muros, vigas, columnas, suelos, techos y cubiertas, y otras estructuras, accesorios o estructuras pueden utilizarse como referencias. Esta máquina de ensayo es adecuada para el ensayo de todos los componentes de las normas GB/T9978.1~9 e ISO834-1~9.

Cumple con las normas:

 ISO834-1:1999 "Ensayo de Resistencia al Fuego de Componentes de Edificación Parte I: Requisitos Generales"

Parámetros principales:

Laboratorio: 4,5 m (largo) x 4,5 m (ancho) x 3,5 m (alto), el uso en interiores de materiales aislantes de alta temperatura.

Dispositivo de carga: Se adopta la carga mecánica para mover la grúa puente en el edificio. Se pueden simular cargas homogéneas, centrales, pivotantes o excéntricas.

Estructura de soporte: conectada a un soporte en cuña en el marco mediante cuatro rodillos.

Termopares: incluyendo termopares de horno, termopares de calor trasero, termopares móviles, termopares internos y termopares de temperatura ambiente se distribuyen en varias áreas.

Sonda de medición de presión del horno: sonda de medición en forma de T, precisión de medición ± 2Pa

Sonda de medición de huecos de la muestra: diámetro de 6 mm ± 0,1 mm de diámetro ±0,2 mm de diámetro

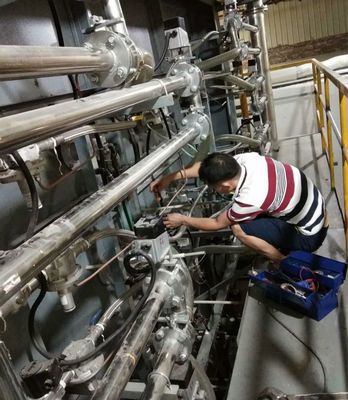

Sistema de combustión: sistema de distribución de gas (a menos de 10 metros), lanzallamas (no menos de 20) y válvulas reguladoras

Fuente de gas de combustión: propano con una pureza superior al 95%, gas licuado (proporcionado por el usuario)

Caudal de gas: 0~100L/min Precisión de medición 2,5 grados

Caudal de aire: 0~50m3/min Precisión de medición≤±0,5m3/min

Capacidad del depósito de gas: ≥50kg×6

Sistema de control de temperatura del horno: el punto de muestreo máximo es de 10 puntos

sistema de ventilación y compuerta de control, etc.

Rango de medición del calor radiante en la superficie de retrofuego de la muestra: 0~10W/cm2

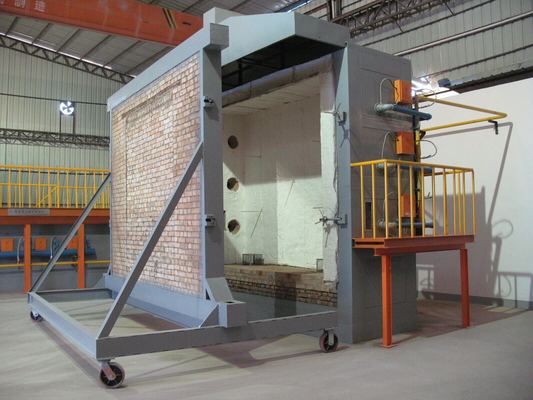

Horno vertical:

Alcance de la aplicación:

Es adecuado para componentes de edificación horizontales como muros, vigas, columnas, losas de suelo y techos para determinar sus características de resistencia al fuego en condiciones de incendio estándar.

Cumple con las normas:

ISO834-11999, ISO834-5:200, ISO834-6: :200 y otros requisitos de ensayo.

Características de rendimiento:

el uso de una tarjeta de adquisición multibit de alta precisión, la recopilación de temperatura, presión, flujo y otros aspectos de los datos, a través del análisis por microordenador, el procesamiento y el control para producir la reproducción en tiempo real de la información real de la combustión, y a través del análisis por microordenador para determinar sus características de combustión, toda la máquina utiliza dispositivos de alta calidad, para asegurar que el sistema es de alta calidad, funcionamiento a alta velocidad, con avanzado.

Parámetros técnicos:

1. Composición del instrumento: horno de ensayo refractario, sistema de medición del caudal de gas, sistema de medición de temperatura y sistema de medición y control de la presión.

2. Horno de ensayo refractario: Es un horno de ensayo vertical con un tamaño interior de 4,5 m (largo), × 3,5 m (profundidad) × 1,25 m (alto).

3. Estructura del horno: Se adopta un marco de estructura de acero, la pared del horno está construida con ladrillos refractarios en el centro del marco de la estructura de acero, y el lado interior de la pared del horno está hecho de material de aislamiento térmico resistente a altas temperaturas, con una densidad superior a 1000kgpm3. El lado exterior está envuelto con acero de color, el grosor del material de revestimiento del horno es de 65 mm, y la temperatura de ensayo en el horno es de hasta 1250°C.

4. Sistema de medición de temperatura:

1. Termopar en el horno: El horno adopta un termopar de níquel-cromo-níquel-cromo de tipo K con un diámetro de alambre de 2,0 mm de acuerdo con GB/T 16839.1, la cubierta exterior es una funda de tubo de acero inoxidable resistente al calor, y el medio está lleno de materiales resistentes al calor, y la longitud del extremo caliente que sobresale de la funda no es inferior a 25 mm, un total de 5 piezas, y la precisión de la temperatura es <± 15 °C.

2. Medición de la temperatura de la superficie de retrofuego: utilizando un termopar con un diámetro de 0,5 MM, soldando a un grosor de 0,2 MM y un diámetro de 12 MM

En la lámina de cobre redonda, el termopar de níquel-cromo-níquel-silicio grande de acuerdo con GB/T16839.1 se cubrirá con una junta de amianto de 30MM de largo, ancho y 2,0MM de grosor. Total 20

3. Medición de la temperatura media: 8 termopares, adecuados para GB/T7633-2008 y GB/T17428-2009

4. Medición de la temperatura máxima: El termopar es la medición de 20 puertas dobles con fascia que pueden cubrir hasta la anchura máxima de la puerta de 1200 mm.
