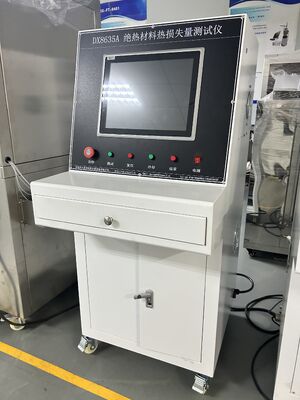

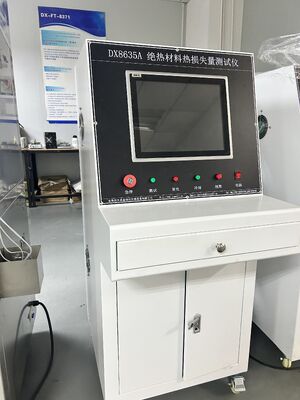

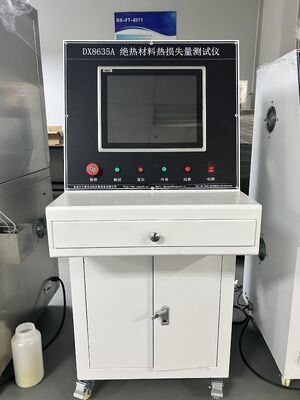

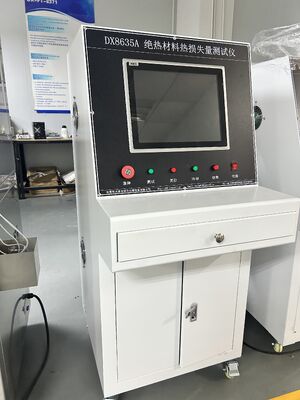

Determinación del aislamiento térmico de la máquina de prueba de resistencia térmica en estado estacionario

Determinación del aislamiento térmico de la máquina de prueba de resistencia térmica en estado estacionario

1, Visión general:
Para cumplir con los requisitos de la tecnología de producción y la conservación de energía y la reducción de emisiones, mejorar las condiciones de trabajo, mejorar los beneficios económicos y garantizar la calidad del diseño de ingeniería de aislamiento, se utiliza GB 50264-2013 para diseñar equipos de bombeo de acuerdo con las especificaciones.
Este equipo es adecuado para medir la pérdida de calor de los materiales aislantes con temperaturas de superficie externa que oscilan entre -196 ℃ y 850 ℃ en equipos y tuberías industriales.
No aplicable a equipos y tuberías con requisitos especiales para energía nuclear, sistemas de aviación, aeroespaciales, así como edificios, instalaciones de almacenamiento en frío y tuberías enterradas.

2, Norma de referencia del instrumento:
GBT 10294-2008 Determinación de la resistencia térmica en estado estacionario y características relacionadas de los materiales aislantes - Método de placa caliente protectora;
GB 50264-2013 Código de diseño para ingeniería de aislamiento térmico de equipos y tuberías industriales.

3, Estructura general del equipo:
El equipo se compone principalmente de un sistema de control de temperatura, un sistema de presurización de cilindros, un sistema de medición de espesor, un sistema de enfriamiento y otros componentes.

3.1 Sistema de control de temperatura
Compuesto principalmente por cables calefactores, placas de hierro, etc., calentados por instrumentos de temperatura. La capacidad de calentamiento de la zona de temperatura puede alcanzar una temperatura máxima de calentamiento de 600 grados Celsius
Temperatura, uso a largo plazo a 500 grados Celsius
Se equipan un total de 12 canales de adquisición de temperatura, entre los cuales el canal de temperatura de calentamiento es un control de bucle cerrado de la zona de temperatura, con 5 puntos de monitoreo de temperatura configurados. Las placas de protección térmica restantes están equipadas con 2 puntos de monitoreo de temperatura y 5 puntos de medición de temperatura dispuestos en la superficie fría.
3.2 Sistema de presurización
Principalmente agregado por el cilindro, el valor de presión requerido se logra ajustando finamente la presión del aire, y el estado actual se muestra en tiempo real en el sistema de control.
3.3 Sistema de enfriamiento
Compuesto principalmente por enfriadores, termopares, etc. El enfriador enfría la parte de calentamiento del equipo, y el termopar detecta la temperatura inferior. Una vez completada la prueba, cuando la temperatura inferior es superior a 50 ℃, el sistema solicita "encender el enfriador" para enfriar rápidamente la placa caliente.​
